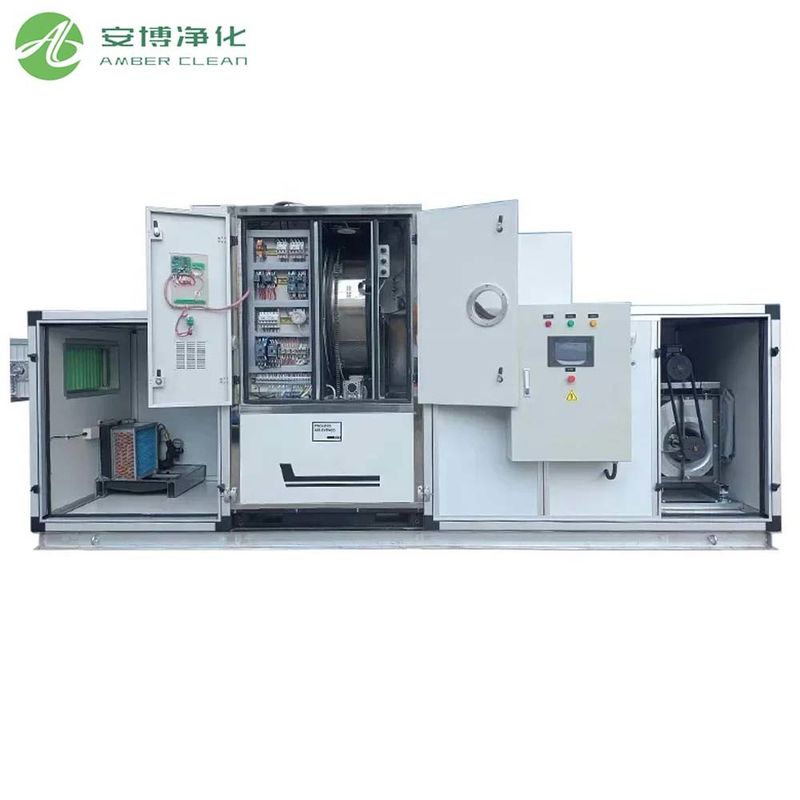

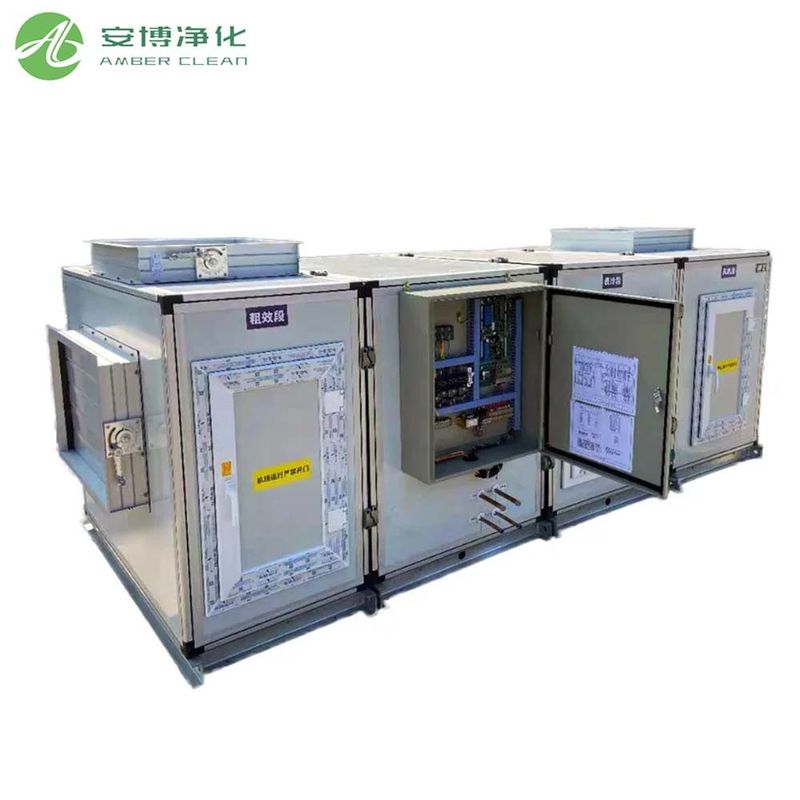

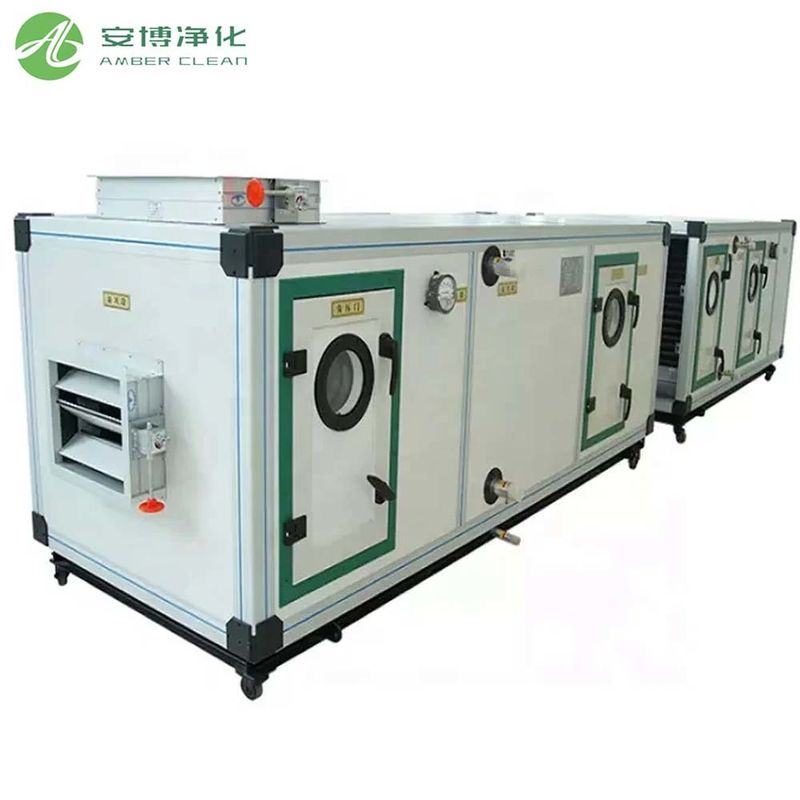

Unidades de manipulación de aire verticales y horizontales personalizadas Control de flujo de aire HVAC

Unidad de Tratamiento de Aire (UTA), también a menudo llamada caja de aire acondicionado o gabinete de viento, es un equipo indispensable en el sistema de aire acondicionado central. Impulsa el flujo de aire a través de ventiladores, de modo que el aire interior intercambia calor con la bobina en el equipo, y realiza múltiples filtraciones en el aire, ajustando así la temperatura interior, la humedad y la limpieza del aire para crear un ambiente saludable y confortable.

En comparación con los equipos de aire acondicionado tradicionales, esta Unidades de Tratamiento de Aire Personalizadas no solo tiene segmentos funcionales estándar de aire fresco, suministro de aire, retorno de aire, filtración, refrigeración, calefacción, humidificación y otros, sino que también se puede personalizar de forma flexible con una estructura vertical u horizontal según los requisitos del proyecto del usuario para satisfacer escenarios de aplicación en diferentes espacios de construcción y entornos de proceso.

Estructura y función del producto

Nuestra unidad de tratamiento de aire personalizada adopta un diseño modular. Puede combinar libremente las siguientes secciones funcionales según las necesidades reales de uso. Cada parte utiliza Componentes de la Unidad de Tratamiento de Aire de alta calidad para garantizar el funcionamiento estable a largo plazo del sistema:

Sección de aire fresco

Responsable de introducir aire fresco del exterior y realizar el ajuste del volumen de aire fresco a través de la válvula de aire y el enlace del ventilador. Se recomienda instalar sensores de temperatura para controlar la temperatura ambiente exterior y realizar un control inteligente.

Sección de filtro

Equipada con filtro primario y filtro medio, las impurezas de polvo de diferentes tamaños de partículas se interceptan y filtran paso a paso. Si se utiliza en un entorno limpio, también se pueden agregar filtros de sub-alta eficiencia y alta eficiencia. Todas las secciones de filtro están equipadas con interruptores de presión diferencial para controlar el estado del filtro en tiempo real para garantizar el suministro de aire limpio y la seguridad del sistema.

Sección de retorno de aire

Realiza la mezcla razonable del aire de retorno interior y el aire fresco, ajusta automáticamente el volumen de aire de retorno, optimiza de forma inteligente la proporción de aire de retorno de acuerdo con la diferencia de temperatura exterior en invierno y verano, y mejora la eficiencia energética del sistema. Se instalan sensores de temperatura y humedad en el conducto de retorno de aire para proporcionar soporte de datos para el control de refrigeración, calefacción y humidificación.

Sección de enfriamiento de superficie

El aire se enfría y deshumidifica mediante el enfriador de superficie de agua helada. Equipado con válvula de control de temperatura e interruptor de protección anticongelante, puede evitar eficazmente que el equipo se dañe por bajas temperaturas y garantizar el funcionamiento seguro y estable del sistema.

Sección de calefacción

Se utiliza para recalentar después del calentamiento o deshumidificación del aire en invierno, y admite calefacción por bobina de agua caliente o calefacción eléctrica. El sistema de dos tuberías utiliza un enfriador de superficie común para calefacción y refrigeración, lo que ahorra espacio de instalación de tuberías.

Sección de humidificación

Cumple con los requisitos de humedad del secado del aire en invierno o procesos especiales, con humidificación estándar de película húmeda y humidificación por vapor opcional. Mejora eficazmente la comodidad del aire interior.

Sección de suministro de aire

La sección central del ventilador es responsable de entregar uniformemente el aire tratado a cada habitación. La válvula de aire y el ventilador están entrelazados para garantizar un suministro de aire estable y suave.

Ventajas del producto

• Diseño personalizable: Admite una variedad de tamaños, volúmenes de aire y combinaciones de secciones funcionales para satisfacer las necesidades de aplicación de diferentes lugares como hospitales, laboratorios, talleres electrónicos, talleres de alimentos y edificios de oficinas.

• Ahorro de energía y alta eficiencia: El ajuste inteligente de la proporción de retorno de aire y las funciones optimizadas de tratamiento de calor y humedad reducen eficazmente el consumo de energía operativa.

• Garantía de limpieza: El esquema de filtración de múltiples etapas, combinado con el control de la diferencia de presión, garantiza la calidad del suministro de aire limpio, especialmente adecuado para talleres limpios y entornos de laboratorio.

• Seguridad y estabilidad: Los sistemas completos de alarma anticongelante, antibloqueo, sobretemperatura y diferencia de presión prolongan la vida útil del equipo.

Escenarios de aplicación

Esta serie de Unidades de Tratamiento de Aire Personalizadas se utiliza ampliamente en una variedad de proyectos de sistemas de aire acondicionado central, como áreas limpias médicas, talleres farmacéuticos, producción de alimentos, laboratorios, edificios de oficinas, centros comerciales, hoteles, terminales de aeropuertos, etc. También es el equipo de tratamiento de aire personalizado recomendado por muchos Fabricantes de Unidades de Tratamiento de Aire para grandes proyectos.

Preguntas frecuentes

P1: ¿Qué funciones se pueden personalizar para su UTA?

R: ¡Por supuesto! Como Fabricantes profesionales de Unidades de Tratamiento de Aire, admitimos la personalización de múltiples módulos funcionales como la sección de aire fresco, la sección de filtración, la sección de retorno de aire, la sección de enfriamiento de superficie, la sección de calefacción, la sección de humidificación, la sección de suministro de aire, etc., que se pueden combinar en Unidades de Tratamiento de Aire Verticales u Horizontales. Los parámetros como el volumen de aire, el nivel de filtración, el tipo de bobina, el método de humidificación, etc. también se pueden personalizar según los requisitos del proyecto.

P2: ¿Cuántos niveles de filtración hay en la sección de filtración de la UTA? ¿Con qué frecuencia necesito reemplazar el filtro?

R: Por lo general, se divide en filtración primaria, filtración de eficiencia media, (opcional) filtración de sub-alta eficiencia y alta eficiencia. Los diferentes requisitos de limpieza corresponden a diferentes configuraciones de filtración. El ciclo de reemplazo del filtro depende del entorno de uso en el sitio. Generalmente se recomienda revisar el filtro primario cada 3 meses, el filtro de eficiencia media cada 6 meses y los filtros de sub-alta eficiencia y alta eficiencia de acuerdo con las indicaciones de alarma del manómetro de presión diferencial o del interruptor de presión diferencial para garantizar la purificación del aire.
